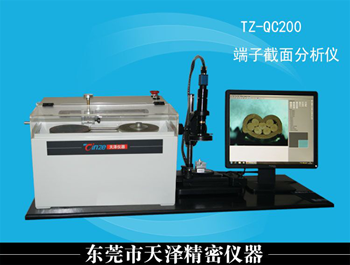

TZ-QC200端子截面/剖面分析儀進駐深圳歐美
TZ-QC200端子截面分析儀進駐深圳歐美
產品主要特征:
① 不用樹脂凝固 至今為止的樹脂凝固法做樣品必須從樹脂硬化⇒ 樹脂裁斷⇒粗磨⇒研磨。做一個樣品要花數30分鐘左右。 本產品不需樹脂凝固,制作一個樣品只用 5 分鐘。 ② 端子專用夾具可對應各種尺寸的端子 新開發的夾具可夾緊各種型號的端子。 研磨時不用擔心咬線牙變形或電線飛出。 也不用特殊的技能,誰都可以輕易操作。 附屬的標準夾具可對應 AWG8 ~ AWG26 的電線。 ※ 細線用夾具(AWG26 ~ AWG36) 可追加 ※ 樹脂凝固樣品的專用夾具(
③ 高性能顯微觀測儀和專用軟件可快速正確地測量長度﹑計算面積。 放大倍率從 26 倍 ~ 最大 260 倍。 超過AWG30的極細線也能鮮明地顯示出。 在最大倍率下的測量精度為 2 ~ 3µm。
【詳細介紹】 詳見如下
一、用途介紹
端子金相分析儀是本公司針對線束行業質量檢驗而專門研發的一款精密檢測分析設備,整套系統由端子裁切、研磨設備、腐蝕(選用)、斷面圖像采集系統、端子圖片測量分析系統等單元組成,采用人體力學設計,模塊化組合,流水線式工作流程,讓操作更方便、快捷。在首件生產檢驗時,可直接觀察判斷,省時省力。極大地提高了端子斷面質量檢驗的速度。簡易的操作、高質量的圖像采集系統、精確的測量分析為您的生產保駕護航。
端子金相檢測顯微鏡能觀察物體時能產生正立的三維空間像,立體感強,成像清晰和寬闊,具有較長的工作距離;配置高精度線束端子圖片測量分析系統,組合成線束端子檢測顯微鏡,高質量光學系統與高分辨率攝像頭的完美組合,讓斷面圖像更清晰,更精確。
二、系統簡介
端子金相分析顯微鏡是將傳統的光學顯微鏡與計算機(數碼相機)通過光電轉換器有機地結合在一起,在計算機顯示屏上觀察實時動態圖像,并能將所需要的圖片進行編輯、測量分析、保存和打印。
三、技術參數
1切割設備,德國切割片,切割機參數: 轉速 2800轉/min 切割范圍 0~22mm
2打磨設備, , 轉速600轉/min 盤直徑:250mm
3.線束金相分析儀: 0.7~4.5X(根據客戶實際產品配置)0.7X,1.0X,2.0X,3.0X,4.0X,4.5X
4視頻總倍率:16~220X(根據實際測試配置會有所不同)
5成像系統:1/3″專業CCD高清成像系統
6觀測范圍;1.2mm-22mm
7標準夾具:1.2mm—70mm2
8.移動工作距離:250mm
9. 測量精度:0.004mm
10.照明光源:LED。光源可調。
11. 端子腐蝕:液體清洗,
12.專業端子截面分析軟件含加密鎖
13. 電腦。組裝電腦。17顯示器。
四、軟件特點
1.動態觀察所測的工件的圖像
2.捕捉、保存、修改、打印圖像
3.基本元素的測量
